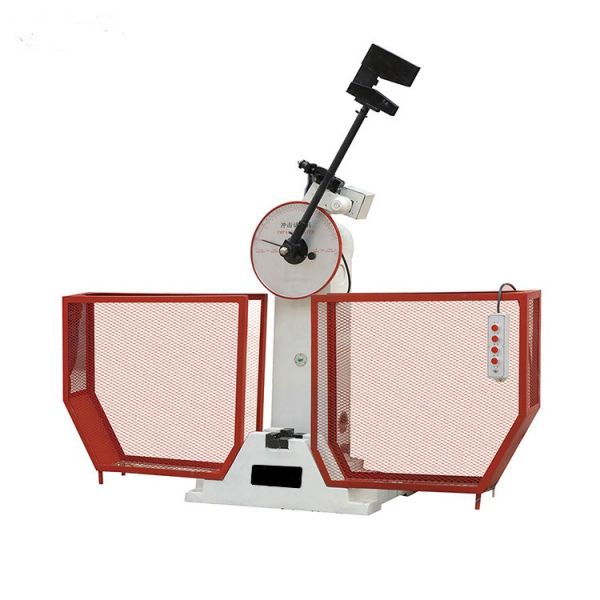

JB-500B半自動沖擊試驗機

JB-500B半自動沖擊試驗機

JB-500B半自動沖擊試驗機

產品分類： 沖擊試驗機及拉床、低溫槽
產品概述：JB-500B半自動沖擊試驗機用于測定金屬材料在動負荷下抵抗沖擊的性能,從而判斷材料在動負荷作用下的質量狀況。本機為半自動控制試驗機,操




JB-500B半自動沖擊試驗機 產品特點

? 試驗機主機

u 試驗機主機為單支承柱式結構，懸臂式掛擺方式，擺錘錘體U型；

u 沖擊刀采用螺釘安裝固定，更換簡單方便；

u 試樣簡支梁式支承；

u 主機裝有安全防護銷，并且配備了安全防護網。


JB-500B半自動沖擊試驗機 產品技術參數

產品型號

JB-500B

控制方式

電動控制

沖擊能量

500J 250J

小讀數值

2J

沖擊速度

5.4m/s

擺錘預揚角

150°

角度準確度

±0.1°

試樣支座跨距

40mm

支座鉗口圓角

R1.0～1.5mm

沖擊刀刃圓角

R2.0～2.5mm（ R8mm）

沖擊刀刃厚度

16mm

擺錘中心至沖擊點距離

800mm

標準試樣尺寸

10×10(7.5或5)×55mm

擺錘力矩

M=160.7695N.m   80.3848N.m

沖擊擺錘配置

250J/500J各一個

主機外形尺寸

2124×600×1340mm

整機重量

580 Kg

供電電源

三相四線制50Hz /380V


JB-500B半自動沖擊試驗機 產品標準配置

? 標準主機

u 半自動沖擊試驗機主機1臺：

u 沖擊擺錘2支；

u 內六角扳手S=12（扳鉗口座壓板螺釘）1件；

u 支座調校器1支；

u 試樣對中器1支；

u 拆卸器（換擺用）1件；

u 地腳螺釘4個；

u 調整斜鐵 4塊
